一、設備概述

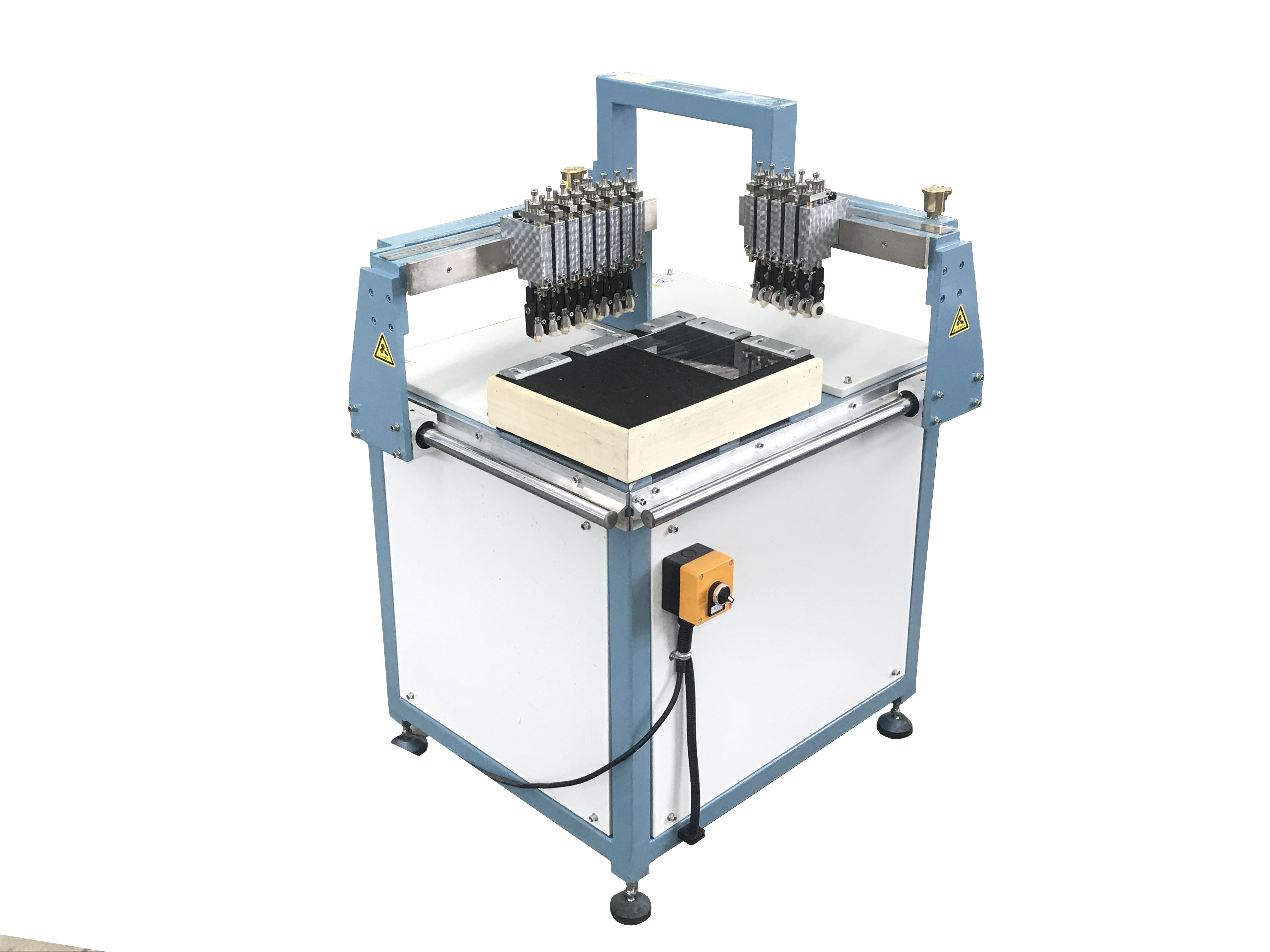

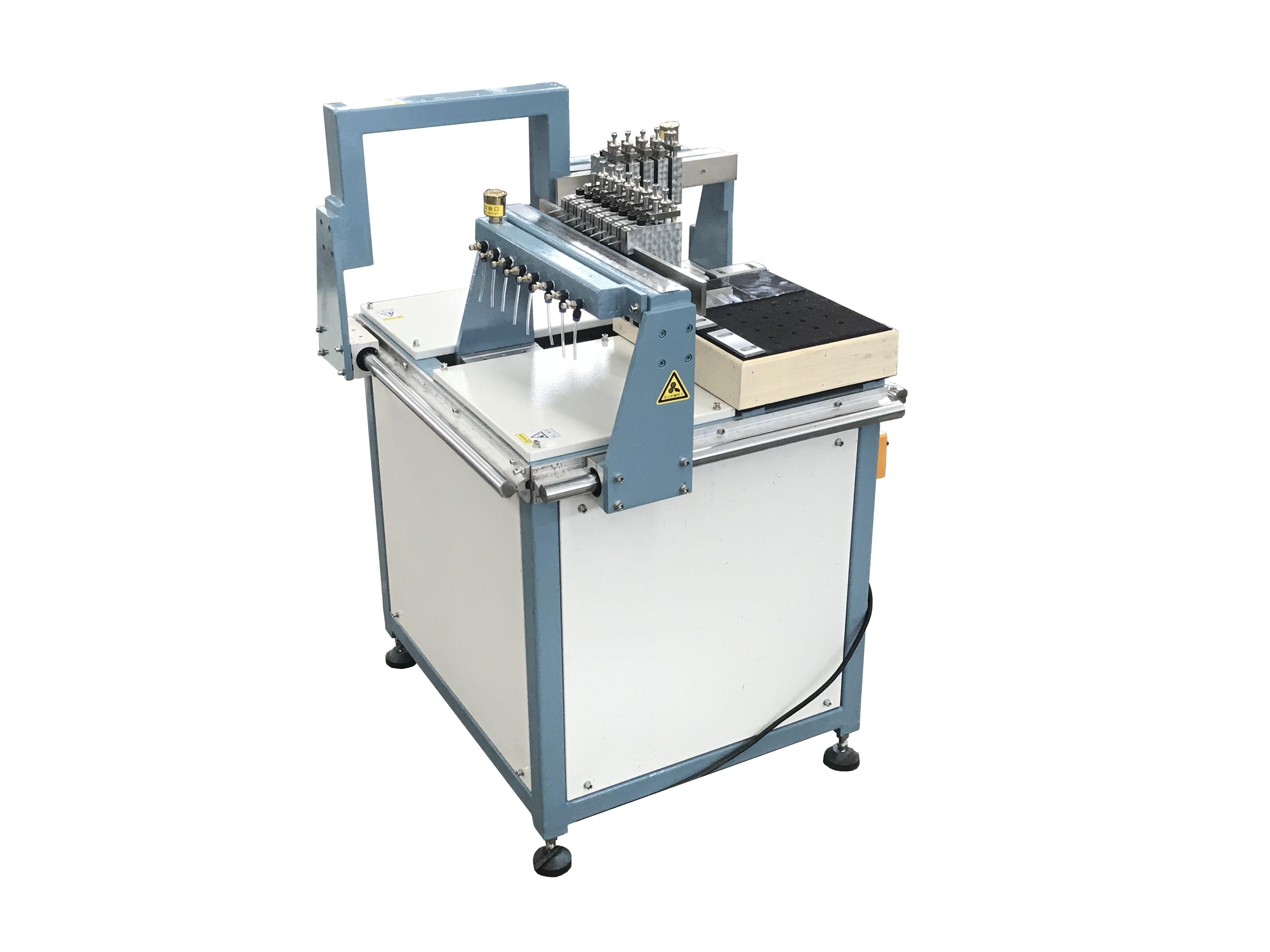

本公司研制、開發生產的SY型經濟型切割機廣泛應用于平板玻璃、超薄玻璃的切割。設備操作便捷，運行可靠穩定，切裁效率及精度高；刀輪使用壽命長。

?

二、?性能

切割精度：±?0.10mm/m（需人工調整精確，玻璃定位精確）

對角線精度： ±0.25mm/m

玻璃最大尺寸：300*200mm

玻璃切割后最小尺寸：23*23mm

切割厚度：1.8－3mm

刀輪切割壽命：3－5萬米（直線常規切割）

操作人員：1人

刀盒數量：長臂8把刀盒，短臂5把刀盒，共13把刀盒（如需增加后續可另行采購價格為每把200元）

?立式手動款（雙梁），毛氈臺面，配吸氣功能。

三、使用說明

（1）刀盒調整

將小塊玻璃放在刀輪下方，松開刀盒上方限位螺釘拼母，旋轉限位螺釘，使刀盒下端擺塊與玻璃面成60°－75°夾角，再旋緊限位螺釘，并旋緊并母。另通過旋轉刀盒下部滾花旋母可調整切刀壓力。

（2）切割尺寸調整

首先調整首個定位刀盒，松開刀盒鎖緊塊螺栓，并將刀盒上方指針對準鋼直尺所要鎖定的刻度線；以同樣方法，按需要切割的尺寸調整第二個刀盒，進行試切。

?

四、搬運及安裝注意事項

設備在搬運過程中，輕起輕放，不得碰撞，嚴禁用導軌及橫梁做起吊支撐部位。安裝時可用水平尺校正桌面，并調整四腳可調支架以使桌面保持水平。

?

五、維護與保養

1、?切割前將切桌橫梁上的油箱注滿清潔煤油或注切劑，再調整油箱上對應角伐，使刀盒油氈內充滿煤油或助切劑。

2、?縱橫梁下面的滑動軸在使用前后加以適量機油進行清潔防護保養。

3、?工作時推動縱梁歸位后，再推動橫梁，防止相互發生碰撞。

4、?切割玻璃完成后，及時清潔桌面，擦拭設備。

5、?桌面上不得堆放重物或滴灑水、油等液體，防止桌面變形。
